Какви видове прекъсвачи се използват в разпределително табло за ниско напрежение?

Като доставчик на разпределителни табла за НН, често срещам запитвания относно видовете прекъсвачи, използвани в тези системи. Прекъсвачите играят решаваща роля за осигуряване на безопасността и надеждността на нисковолтовото електрическо разпределение. В този блог ще обсъдя различните видове прекъсвачи, които обикновено се използват в разпределителните табла за НН.

1. Миниатюрни прекъсвачи (MCB)

Миниатюрните прекъсвачи са един от най-широко използваните видове прекъсвачи в разпределителните табла НН. Те са предназначени да предпазват електрически вериги от свръхток и късо съединение. MCB са компактни по размер и се предлагат в различни номинални стойности на тока, обикновено вариращи от няколко ампера до около 125 ампера.

MCB работят на базата на два основни принципа: термичен и магнитен. Термичният елемент реагира на условия на свръхток за продължителен период от време. Когато токът превиши номиналната стойност за определено време, биметалната лента в термичния елемент се нагрява и се огъва, което води до изключване на прекъсвача. Магнитният елемент, от друга страна, е проектиран да реагира на токове на късо съединение. Голям ток на късо съединение генерира силно магнитно поле, което бързо издърпва изключващия механизъм, отваряйки контактите на прекъсвача.

MCB обикновено се използват в жилищни, търговски и малки индустриални приложения. Те са подходящи за защита на осветителни вериги, малки уреди и други електрически товари с ниска мощност. Например, в жилищно разпределително табло за НН, MCBs се използват за защита на отделни вериги като веригата на кухнята, веригата на спалнята и веригата на банята.

2. Автоматични прекъсвачи с формована кутия (MCCB)

Прекъсвачите с формован корпус са по-големи и по-здрави от MCB. Те се използват в приложения, където се изискват по-високи стойности на тока, обикновено вариращи от 100 ампера до няколко хиляди ампера. MCCB често се използват в промишлени и търговски разпределителни табла за НН за защита на по-големи електрически товари като двигатели, трансформатори и големи осветителни системи.

MCCB също имат термични и магнитни изключващи механизми. Те обаче са по-сложни и могат да се регулират, за да осигурят различни нива на защита. Някои автоматични автоматични прекъсвачи са оборудвани с регулируеми настройки за изключване, позволяващи на потребителя да зададе праговете за защита от свръхток и късо съединение според специфичните изисквания на електрическата система.

В допълнение към защитата от свръхток и късо съединение, MCCB могат да осигурят и други функции, като например защита от заземяване. Защитата от заземяване е важна за откриване и предотвратяване на опасности от електрически удар. Когато възникне заземяване, MCCB може бързо да се изключи, прекъсвайки захранването на дефектната верига.

3. Автоматични прекъсвачи за остатъчен ток (RCCB)

Прекъсвачите за остатъчен ток, известни също като прекъсвачи за заземяване (GFCI) в някои региони, са проектирани да предпазват от електрически удар. Те работят, като наблюдават разликата в тока между живите и неутралните проводници в електрическа верига. При нормални условия токът, протичащ през живия проводник, трябва да бъде равен на тока, протичащ през нулевия проводник. Ако има ток на утечка, като например когато човек влезе в контакт с жив проводник, токът в живия и нулевия проводник вече няма да бъде равен.

RCCB могат да откриват много малки токове на утечка, обикновено в диапазона от няколко милиампера. Когато се открие ток на утечка, RCCB бързо ще се изключи, прекъсвайки захранването на веригата. RCCB обикновено се използват в приложения, където има висок риск от токов удар, като например в бани, кухни и външни електрически инсталации.

В разпределително табло за НН RCCB могат да бъдат инсталирани на основното входящо захранване или на отделни нива на веригата. Например, в жилищно разпределително табло за НН RCCB може да бъде инсталиран на главното разпределително табло, за да защити цялата електрическа инсталация, и допълнителни RCCB могат да бъдат инсталирани за отделни вериги, като например вериги на банята и кухнята.

4. Въздушни прекъсвачи (ACB)

Въздушните прекъсвачи се използват в приложения с голям ток, обикновено в промишлени и големи търговски разпределителни системи за НН. Те са в състояние да се справят с много големи токове, до десетки хиляди ампера. ACB са проектирани да прекъсват големи токове на късо съединение и да осигуряват надеждна защита на електрическото оборудване.

ACB използват въздух като среда за гасене на дъгата. Когато възникне повреда, контактите на прекъсвача се отварят и се образува дъга. След това дъгата се гаси от въздуха, който охлажда и гаси дъгата. ACB често се използват в приложения, където е свързано високомощно електрическо оборудване като големи двигатели, генератори и трансформатори.

ACB също така са оборудвани с разширени функции за защита, като защита срещу свръхток, защита от късо съединение и защита от ниско напрежение. Те могат да бъдат дистанционно контролирани и наблюдавани, което позволява лесна работа и поддръжка на електрическата система.

5. Избор на прекъсвачи за разпределителни табла НН

Когато избирате прекъсвачи за разпределително табло за НН, трябва да се вземат предвид няколко фактора. Те включват номиналния ток, вида на товара, нивото на тока на повреда и необходимите защитни функции.

Номиналният ток на прекъсвача трябва да бъде избран въз основа на очаквания ток на натоварване на веригата. Важно е да изберете прекъсвач с номинален ток, който е малко по-висок от нормалния работен ток на товара, за да избегнете неприятно изключване.

Видът на натоварването също влияе върху избора на прекъсвача. Например, индуктивните товари като двигатели изискват прекъсвачи със специални характеристики за справяне с пусковия ток по време на стартиране. От друга страна, резистивните товари са относително по-лесни за защита.

Нивото на тока на повреда е друг важен фактор. Прекъсвачът трябва да може да прекъсва максималния ток на повреда, който може да възникне в електрическата система. Това изисква внимателно изчисляване на тока на късо съединение въз основа на конфигурацията на системата и наличните източници на ток на повреда.

И накрая, трябва да се вземат предвид необходимите защитни функции. В зависимост от приложението може да са необходими допълнителни защитни функции като защита от заземяване, защита от ниско напрежение и защита от превишаване на честотата.

Заключение

В заключение, има няколко вида прекъсвачи, използвани в разпределителните табла за НН, всеки със свои собствени характеристики и приложения. Миниатюрните прекъсвачи са подходящи за приложения с ниска мощност, докато прекъсвачите с формован корпус се използват за по-високи токови натоварвания. Прекъсвачите за остатъчен ток осигуряват защита срещу токов удар, а въздушните прекъсвачи се използват при високотокови приложения.

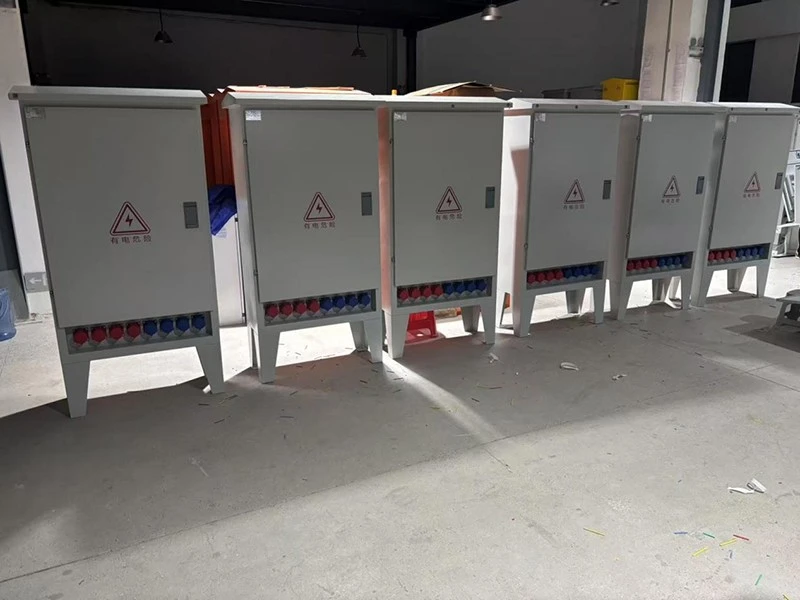

Като доставчик на разпределителни табла за НН, ние предлагаме широка гама от прекъсвачи, за да отговорим на разнообразните нужди на нашите клиенти. Независимо дали търсите aРазпределителен шкаф за ниско напрежение, аРазпределителна кутия за ниско напрежение, или aВременна захранваща кутия с ниско напрежение, ние можем да ви предоставим правилните прекъсвачи и решения за разпределение на НН.

Ако се интересувате от закупуване на разпределителни табла и прекъсвачи за НН, моля не се колебайте да се свържете с нас за подробна дискусия. Ние се ангажираме да предоставяме висококачествени продукти и отлично обслужване на клиентите.

Референции

• Ръководство за електрическа инсталация, IEC
• Стандарти за разпределителна и контролна апаратура за ниско напрежение, IEEE
